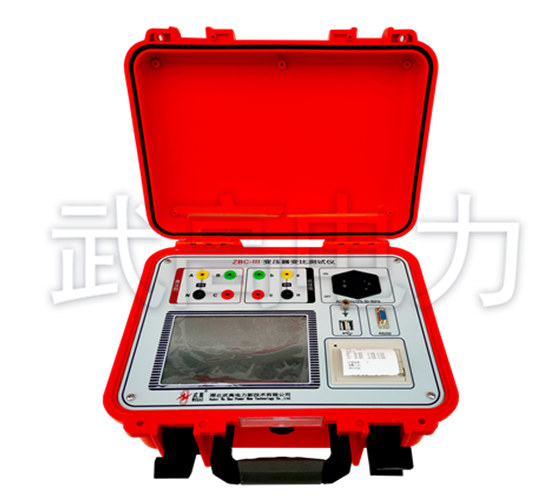

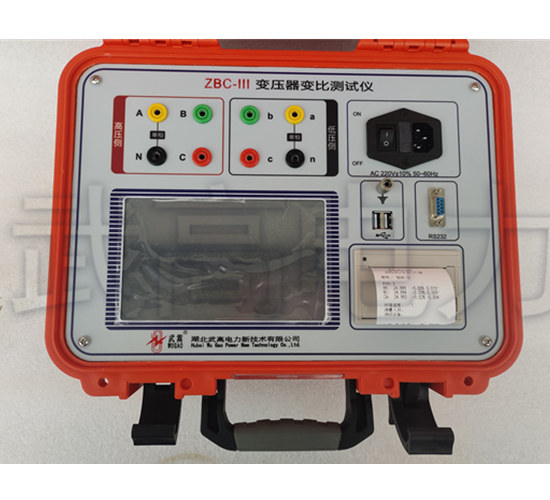

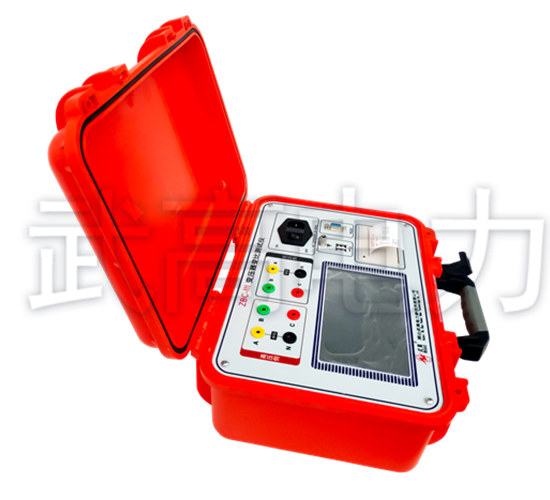

產品概述  Product Overview

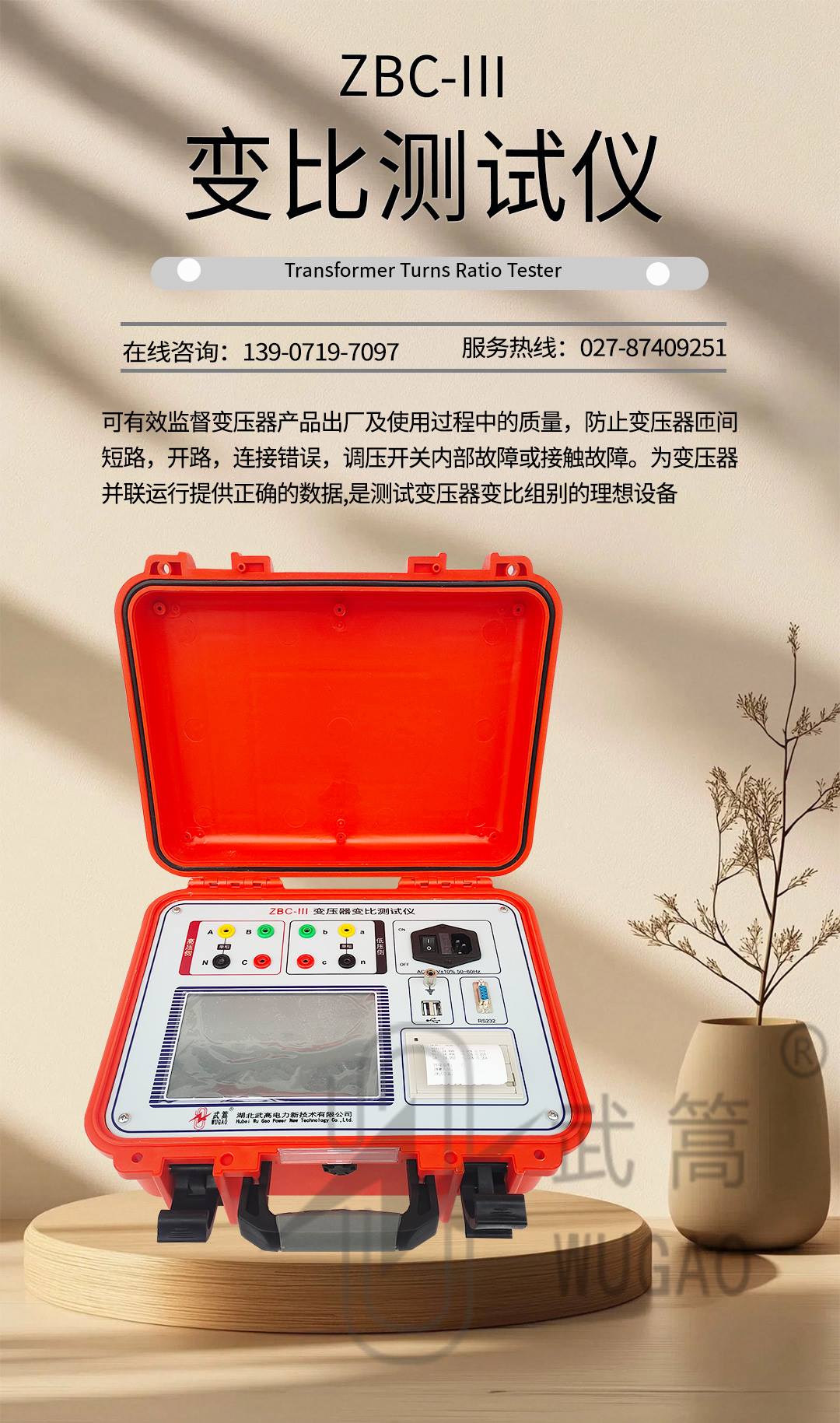

ZBC-III變壓器全自動變比組別測試儀是根據《中華人民共和國電力行業標準》制造的高電壓測試設備，按通用技術條件DL/T963-2005設計，依據《電力設備交接和預防性試驗規程》，可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。為變壓器并聯運行提供正確的數據,是測試變壓器變比組別的理想設備。

主要特點   Main  Features

1.自動測量變壓器的檔位；

2.測試高壓對低壓的比值及相角差，自動計算變比誤差及組別；

3.參數設置一次，后面可以直接測試,數據保存在一起,打印可以一次完成；

4.儀器上具有高低壓接反，輸出故障等各種狀態提示，實現真正智能化；

5.儀器內部有強大的保護功能，輸出短路不損壞儀器；

6.儀器輸入單相電源，自動產生幅值可調節、穩定、相位恒定的三相(120°)電源；

7.能夠測量移相變壓器.帶多次脈沖的整流變壓器.Z型變壓器.測試PT.CT；

8.測試輸出電壓是異頻，結果不受工頻電源頻率及幅值波動的影響:

9.六通道同時采樣，實現真正意義上的三相同時測量；

10.儀器內部沒有采用繼電器，保證了儀器長時間正常運行；

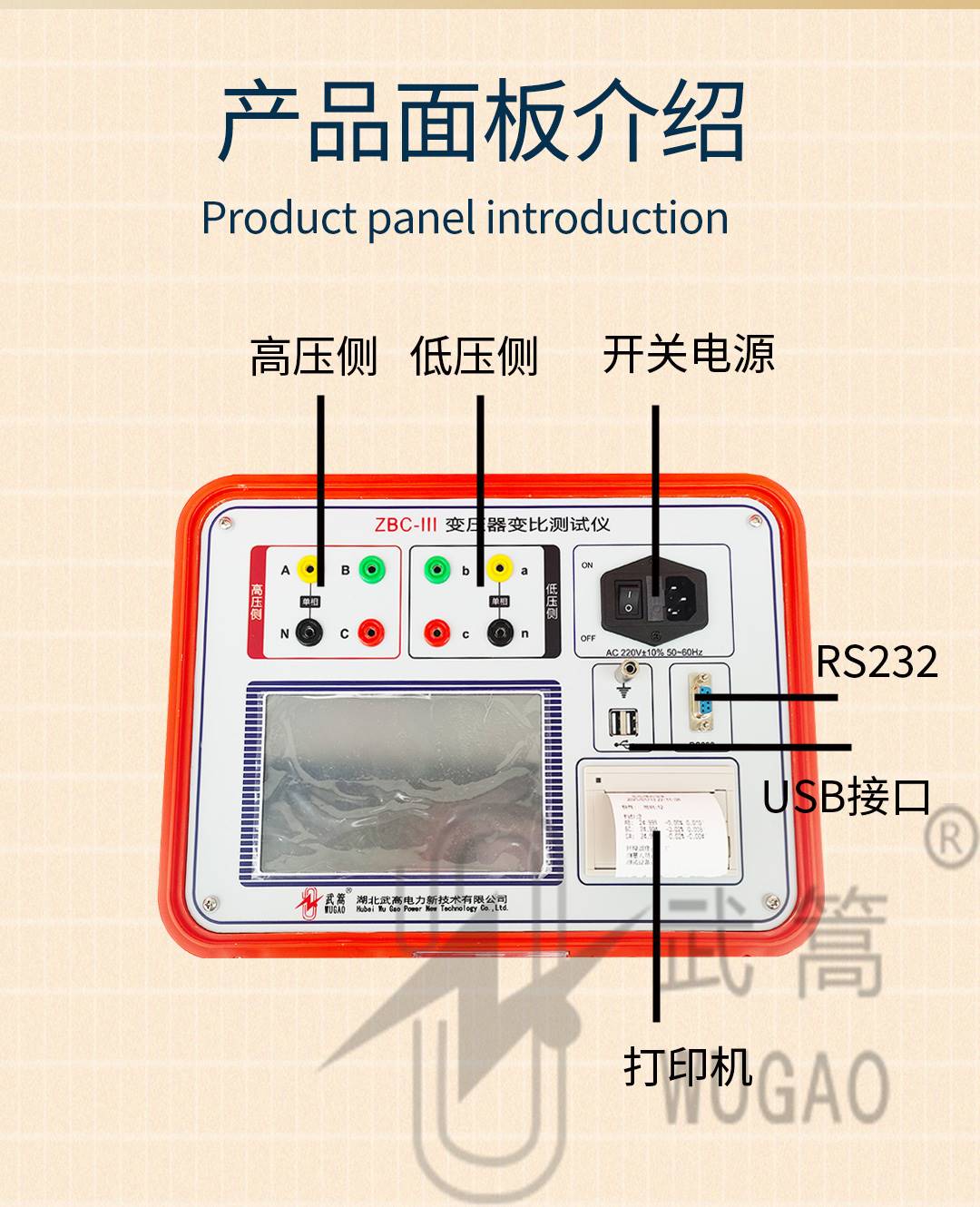

11.儀器采用微型計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；

12.儀器內部可以自動保存1000組數據，也可以外接U盤保存；

13.儀器可生存word報告，方便數據的管理和查詢；

14.儀器輸入電壓范圍寬，誤接AC380V儀器正常工作。

技術參數  Technical Parameter

1.變比測試范圍:  1～10000

2.組別測試范圍:  1～12

3.角度測試范圍：0°～360°

4.變比測試準確度:

變比范圍1～999.9 :0.2級

變比范圍1000～10000 :0.5級

5.變比分辨率:  0.0001

6.角度分辨率: 0.01°

7.儀器電源輸入:  220V±10% 、50Hz±1Hz

8.使用溫度： -10～40℃    使用相對濕度：<85%RH

說明  Describe

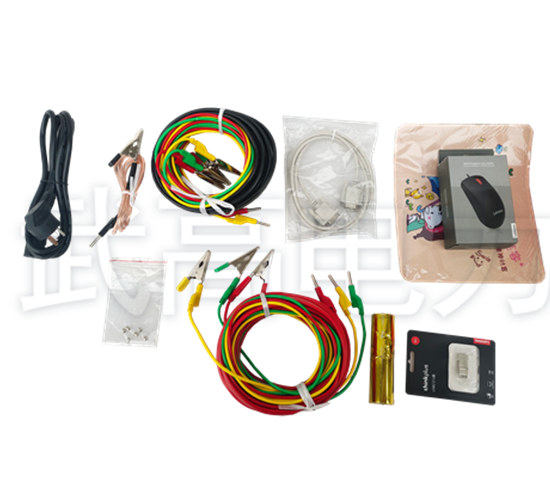

測試線夾的黃、綠、紅分別對應變壓器的A、B、C，不要接錯，紅色護套做高壓線，黑色護套線做低壓線；

高、低壓電纜不要接反；

測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空；

測試試驗變壓器時，測儀表線圈的電壓比,不可從低壓加電，以免發生危險；

變壓器外殼和儀器的接地端要良好接地。但三相變壓器的中性點不要接地，單相試驗變壓器的高壓尾不要接地。

如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353
