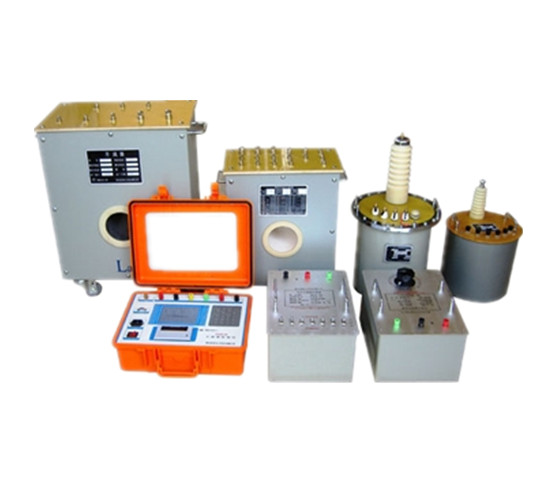

產品概述：

滿足JJG313-94的要求，適用于實驗室及現場對計量用互感器的校驗，主要用電力計量部門。

技術指標：

電流互感器測量變比范圍：

50A/5A～5000A/5A （10A/1A～1000A/1A）

CT測量準確度滿足0.2級

5%額定電流              測量誤差：比差0.75級 角差30`

20%額定電流            測量誤差：比差0.35級 角差15`

100%;120%額定電流  測量誤差：比差0.2級 角差10`

電壓互感器測量范圍：22KV～132KV，變比誤差0.2級

二次負荷測試：PT負荷 10VA～500V，測量誤差2級

                        CT負荷 0.1Ω～25Ω， 測量誤差2級

伏安特性測試：電流測試范圍：0.1A～50A 測量誤差1級

電壓測試服務：5V～500V  測量誤差1級

工作條件：電源電壓 AC  200V±10%

                 電源頻率50Hz ±2%

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
