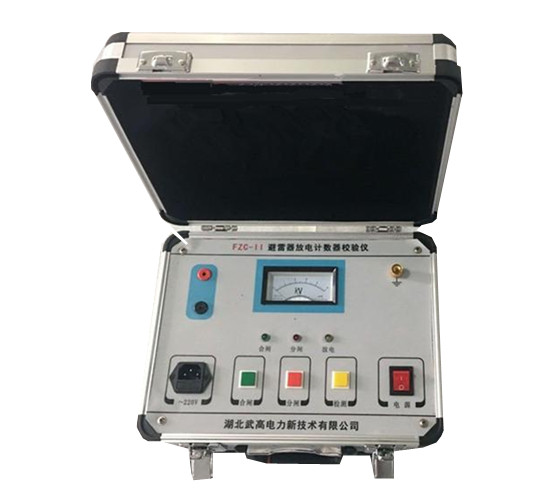

避雷器放電計數器測試儀是我公司技術人員根據電力用戶的需要而精心設計研制的。FZC-II避雷器放電計數器測試儀外形美觀，攜帶使用方便，他替代了傳統的笨重測試設備和繁瑣的測試方法，深為廣大專業人員的歡迎。主要用于JS-8、JS-9及其他JS型號的放電動作計數器的動作情況檢測。

性能特點：

◆ 根據計數器安裝高度，自如的拉出伸縮放電桿

◆ 專配的接地線

◆ 重復測試方便，等待時間短

◆ 輸出分高、中、低三檔，可通過頭部的撥動開關進行調節，以適應測試不同類型或廠牌的計數器

技術參數:

◆ 輸出沖擊電流波形：8/20uS

◆輸出電壓：800~1000V ◆輸出瞬間電流：≥100A

◆輸入電壓：AC220V±5% 50Hz

◆幾何尺寸：Φ36*375，頭部為Φ50*100，重量為780克

電源：DC6V，用一號電池四節可供2000次的放電測試。若電源不足會延長充電時間，擰開后蓋即可更換電池。

電源開關設在器身與頭部之間，任意方向旋轉90度，聽到“嚓嚓”聲即表示接通電源，反之為關閉電源。使用前先在尾部插入接地線，接通電源后綠燈亮，待紅燈亮即可通過頭部伸縮導電桿對雷擊計數器進行測試。無須關閉電源可反復測試。

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
