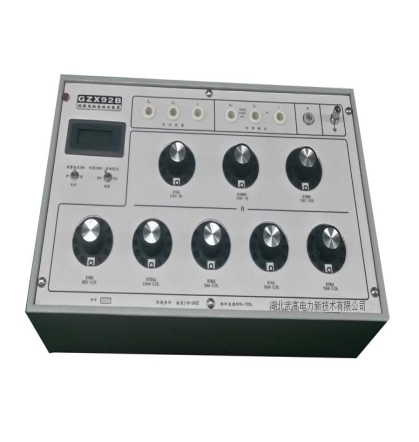

GZX92B型絕緣電阻表檢定裝置是檢定絕緣電阻表的標準器具。其中的電阻輸出部分（高壓高阻箱）的測量上限為20GΩ，是國內同類產品中阻值最高的。本裝置設計有獨立的泄漏屏敝端鈕， 在測量過程中無明顯不穩定及短路、開路現象。

本裝置滿足JJG622-97絕緣電阻表檢定規程、JJG982-2003直流電阻器檢定規程的要求，也可作為檢定數字式兆歐表、絕緣電阻測試儀的標準，還可作為直流標準高值電阻箱使用。技術指標先進，具有較長的技術壽命。其中的電壓測量部分（直流高壓數字電壓表），標稱測量電壓為3kV，最高測量電壓為3.5kV，輸入阻抗≥5GΩ，優于JJG622-97對輸入阻抗的要求，并能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。

GZX-92B絕緣電阻表檢定裝置性能特點：

◆ 本裝置滿足JJG622-97絕緣電阻表檢定規程、JJG982-2003直流電阻器檢定規程的要求

◆ 檢定數字式兆歐表、絕緣電阻測試儀的標準，還可作為直流標準高值電阻箱使用

◆ 技術指標先進，具有較長的技術壽命

◆ 電壓測量部分（直流高壓數字電壓表），標稱測量電壓為3kV，最高測量電壓為3.5kV，輸入阻抗≥5GΩ，優于JJG622-97對輸入阻抗的要求

◆ 能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓

GZX-92B絕緣電阻表檢定裝置技術參數：

1. 電阻輸出（高壓高阻箱）部分

◆ 高壓高阻箱的準確度等級及工作電壓（電流）

◆ 調節范圍：100Ω～20GΩ；調節細度：100Ω

◆ 使用環境條件

1.3.1 參考溫度范圍：20～25℃

1.3.2 標稱使用溫度范圍：18～28℃

1.3.2 標稱使用濕度范圍：25%～75%

◆ 變差極限：在參考條件下，由單一影響量發生變化所引起的變差

 * a為高壓高阻箱電阻盤準確度等級。

◆ 絕緣電阻：高壓高阻箱的電路與電路無電氣連接的任何其它外部金屬    間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ

◆ 絕緣強度：高壓高阻箱的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6kV并歷時1min的試驗，不出現擊穿與飛弧現象

◆ 高壓高阻箱輸出端的殘余電阻應＜0.5Ω，其變差＜0.05Ω

◆ 裝置外形尺寸： 442mm×270mm×145mm

◆ 裝置重量：5kg

2. 電壓測量部分（高壓直流數字電壓表）

◆ 測量范圍：0～3000V

◆ 分辨率：1V

◆ 準確度：±（1%讀數±1個字）

◆ 讀數穩定性：≤±1個字

◆ 輸入電阻：≥5GΩ

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
